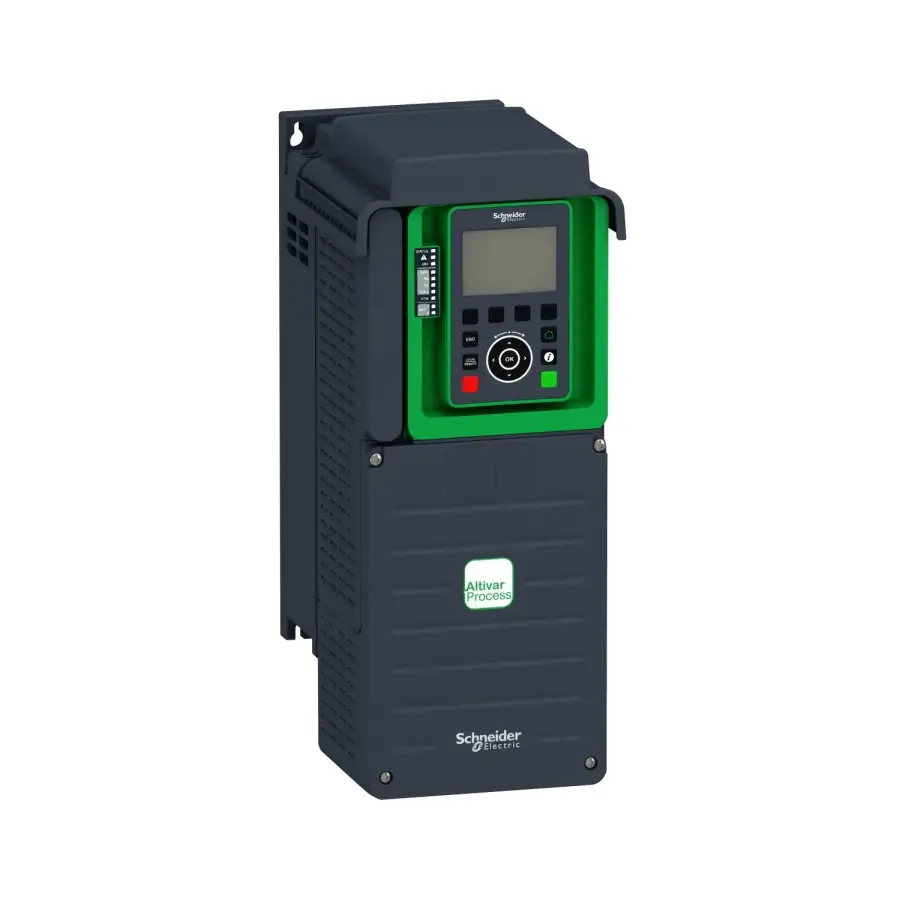

SCHNEIDER ATV930U75N4 7.5 kW TRİFAZE HIZ KONTROL CİHAZI FREN ÜNİTELİ

Ürün serisi : Altivar Process ATV900

Ürüne özel uygulama : Endüstriyel proses

Ürün Ya da Bileşen Tipi : Değişken hızlı sürücü

Model :

Standart tip
Frenleme ünitesi ile

Cihaz Uygulaması : Endüstriyel uygulama

Ürün varış yeri :

Asenkron motorlar
Senkron motorlar

Şebeke faz sayısı : 3 faz

Montaj Tipi : Duvara monte

Sürekli çıkış akımı :

16,5 A -de 4 kHz için normal şart
12,7 A -de 4 kHz için Ağır şart

Haberleşme Port Protokolü :

Ethernet/IP
Modbus TCP
Modbus seri

Seçenek modülü :

Yuva A: iletişim modülü için Profibus DP V1
Yuva A: iletişim modülü için Profinet
Yuva A: iletişim modülü için DeviceNet
Yuva A: iletişim modülü için EtherCAT
Yuva A: iletişim modülü için CANopen daisy zinciri RJ45
Yuva A: iletişim modülü için CANopen SUB-D 9
Yuva A: iletişim modülü için CANopen vidalı terminaller
Yuva A/yuva B/yuva C: dijital ve analog G/Ç genişletme modülü
Yuva A/yuva B/yuva C: çıkış rölesi genişletme modülü
Yuva B: 5/12 V dijital enkoder arayüz modülü
Yuva B: analog enkoder arayüz modülü
Yuva B: çözücü enkoder arayüz modülü
iletişim modülü için Ethernet Powerlink

[Us] nominal besleme gerilimi : 380...480 V % - 15...10

[Us] Nominal Besleme Gerilimi : 380...480 V

Bağıl simetrik şebeke gerilimi toleransı : 10 %

Bağıl simetrik ağ frekansı toleransı : 5 %

Nominal çıkış akımı : 16,5 A

Motor gücü kW :

7,5 kW için normal şart
5,5 kW için Ağır şart

EMC filtresi :

Entegre
EMC plaka seçeneği ile

IP koruma sınıfı : IP21

Koruma sınıfı : UL tip 1

Elektrikli bağlantı :

Kontrol: vidalı terminal 0,5...1,5 mm²/AWG 20...AWG 16
Hat tarafı: vidalı terminal 4...6 mm²/AWG 12...AWG 10
Motor: vidalı terminal 6...10 mm²/AWG 10...AWG 8
DC barası: vidalı terminal 4...6 mm²/AWG 12...AWG 10

İletim hızı :

10, 100 Mbit/sn için Ethernet IP/Modbus TCP
4,8, 9,6, 19,2, 38,4 kbit/sn için Modbus seri

Değiştirme modu :

Yarım duplex, tam duplex, otomatik anlaşma Ethernet IP/Modbus TCP

Veri biçimi : 8 bit, yapılandırılabilir tek, çift veya paritesiz için Modbus seri

Polarizasyon tipi : Empedans yok için Modbus seri

Adreslerin sayısı : 1…247 için Modbus seri

Besleme :

Dijital girişler için harici besleme: 24 V DC (19…30 V), <1,25 mA, koruma tipi: aşırı yük ve kısa devre koruması
Referans potansiyometre için dahili besleme (1 - 10 kOhm): 10,5 V DC +/- 5 %, <10 mA, koruma tipi: aşırı yük ve kısa devre koruması
Dijital girişler ve STO için dahili besleme: 24 V DC (21…27 V), <200 mA, koruma tipi: aşırı yük ve kısa devre koruması

Yerel sinyalleme :

Yerel diagnostik: 3 LED (tek/iki renkli)
Dahili haberleşme durumu: 5 LED (iki renkli)
Haberleşme modülü durumu: 2 LED (iki renkli)
Gerilimin varlığı: 1 LED (kırmızı)

Giriş uyumluluğu :

DI1...DI8: Dijital giriş seviye 1 PLC 'e uygunIEC 61131-2
DI7, DI8: darbe girişi seviye 1 PLC 'e uygunIEC 65A-68
STOA, STOB: Dijital giriş seviye 1 PLC 'e uygunIEC 61131-2

Dijital giriş lojiği :

Pozitif lojik (kaynak) (DI1...DI8), < 5 V (durum 0), > 11 V (durum 1)
Negatif lojik (blok) (DI1...DI8), > 16 V (durum 0), < 10 V (durum 1)
Pozitif lojik (kaynak) (DI7, DI8), < 0,6 V (durum 0), > 2,5 V (durum 1)
Pozitif lojik (kaynak) (STOA, STOB), < 5 V (durum 0), > 11 V (durum 1)

Örnekleme süresi :

2 ms +/- 0,5 msn (DI1...DI8) - Dijital giriş
5 ms +/- 1 ms (DI7, DI8) - darbe girişi
1 ms +/- 1 ms (AI1, AI2, AI3) - analog giriş
5 ms +/- 1 ms (AQ1, AQ2) - analog çıkış

Doğruluk :

+/- % 0,6 AI1, AI2, AI3 60 °C sıcaklık değişimi için analog giriş
+/- 1 % AQ1, AQ2 60 °C sıcaklık değişimi için analog çıkış

Doğrusallık hatası :

AI1, AI2, AI3: maksimum değerin +/- % 0,15'i için analog giriş
AQ1, AQ2: +/- % 0,2 için analog çıkış

Yenileme süresi : Röle çıkışı (R1, R2, R3): 5 ms (+/- 0,5 msn)

Yalıtım : Güç ve kontrol arasındaki terminaller

Dijital giriş sayısı : 10

Dijital giriş tipi :

DI1...DI8 programlanabilir, 24 V DC (<= 30 V), empedans: 3,5 kOhm
DI7, DI8 darbe girişi olarak programlanabilir: 0…30 kHz, 24 V DC (<= 30 V)
STOA, STOB güvenli tork kapatma, 24 V DC (<= 30 V), empedans: > 2,2 kOhm

Dijital giriş lojiği : 16 önceden ayarlı hız

Dijital çıkış sayısı : 2

Dijital çıkış tipi :

Lojik çıkış DQ+ 0…1 kHz <= 30 V DC 100 mA
Darbe çıkışı olarak programlanabilir DQ+ 0…30 kHz <= 30 V DC 20 mA
Lojik çıkış DQ- 0…1 kHz <= 30 V DC 100 Ma

Analog giriş sayısı : 3

Analog giriş tipi :

AI1, AI2, AI3 yazılım-yapılandırılabilir gerilim: 0...10 V DC, empedans: 30 kOhm, çözünürlük 12 bit
AI1, AI2, AI3 yazılım-yapılandırılabilir akım: 0...20 mA/4...20 mA, empedans: 250 Ohm, çözünürlük 12 bit

Analog çıkış sayısı : 2

Analog çıkış tipi :

Yazılım-yapılandırılabilir gerilim AQ1, AQ2: 0...10 V DC empedans 470 Ohm, çözünürlük 10 bit
Yazılım-yapılandırılabilir akım AQ1, AQ2: 0...20 mA empedans 500 Ohm, çözünürlük 10 bit

Röle çıkış sayısı : 3

Röle çıkış tipi :

Yapılandırılabilir röle lojiki R1: hata rölesi NA/NK elektriksel dayanıklılık 100000 cycles
Yapılandırılabilir röle lojiki R2: sekans rölesi NA elektriksel dayanıklılık 1000000 cycles
Yapılandırılabilir röle lojiki R3: sekans rölesi NA elektriksel dayanıklılık 1000000 cycles

Maksimum anahtarlama akımı :

Röle çıkışı R1 üzerinde dirençli yük, cos phi = 1: 3 A -de 250 V AC
Röle çıkışı R1 üzerinde dirençli yük, cos phi = 1: 3 A -de 30 V DC
Röle çıkışı R1 üzerinde endüktif yük, cos phi = 0,4 ve L/R = 7 ms: 2 A -de 250 V AC
Röle çıkışı R1 üzerinde endüktif yük, cos phi = 0,4 ve L/R = 7 ms: 2 A -de 30 V DC
Röle çıkışı R2, R3 üzerinde dirençli yük, cos phi = 1: 5 A -de 250 V AC
Röle çıkışı R2, R3 üzerinde dirençli yük, cos phi = 1: 5 A -de 30 V DC
Röle çıkışı R2, R3 üzerinde endüktif yük, cos phi = 0,4 ve L/R = 7 ms: 2 A -de 250 V AC
Röle çıkışı R2, R3 üzerinde endüktif yük, cos phi = 0,4 ve L/R = 7 ms: 2 A -de 30 V DC

Minimum anahtarlama akımı : Röle çıkışı R1, R2, R3: 5 mA -de 24 V DC

Fiziksel arayüz :

Ethernet
2 telli RS 485

Konnektör Tipi :

2 RJ45
1 RJ45

Erişim yöntemi : Slave Modbus TCP

İletim hızı :

10, 100 Mbit
4,8 kbps
9600 bit/s
19200 bit/s

İletim çerçevesi : RTU

Adreslerin sayısı : 1…247

Veri biçimi : 8 bit, yapılandırılabilir tek, çift veya paritesiz

Polarizasyon tipi : Empedans yok

4 kadranlı çalışma mümkün : Doğru

Asenkron motor kontrol profili :

Değişken moment standardı
Sabit tork standartı
Optimum moment modu

Senkron motor kontrol profili :

Sabit mıknatıslı motor
Senkronize relüktans motor

Maksimum çıkış frekansı : 599 Hz

Hızlanma ve yavaşlama rampaları : 0,01...9999 sn arasında ayrı olarak doğrusal ayarlanabilir

Motor kayma kompanzasyonu :

Bastırılabilir
Ayarlanabilir
Sürekli mıknatıslı motor yasasında bulunmaz
Otomatik her türlü yük

Anahtarlama frekansı :

2...16 kHz ayarlanabilir
4...16 kHz değer kaybı faktörü ile

Nominal anahtarlama frekansı : 4 kHz

Durana kadar frenleme : DC enjeksiyon ile

Fren kesici entegre : Doğru

Hat akımı :

13,8 A -de 380 V (normal şart)
10,5 A -de 380 V (Ağır şart)
11,9 A -de 480 V (normal şart)
9,2 A -de 480 V (Ağır şart)

Maksimum Giriş Akımı : 13,8 A

Maksimum çıkış voltajı : 480,0 V

Görünen güç :

9,9 kVA -de 480 V (normal şart)
7,6 kVA -de 480 V (Ağır şart)

Maksimum geçici akım :

19,8 A süresince 60 s (normal şart)
19,1 A süresince 60 s (Ağır şart)

Şebeke Frekansı : 50...60 Hz

Muhtemel hat Isc : 50 kA

Yüksek aşırı yükte temel yük akımı : 12,7 A

Düşük aşırı yükte temel yük akımı : 16,5 A

W cinsinden güç dağılımı :

Zorlamalı konveksiyon: 172 W -de 380 V 4 kHz
Doğal konveksiyon: 44 W -de 380 V 4 kHz

Genişlik : 171 mm

Yükseklik : 409 mm

Derinlik : 236 mm

Ürün ağırlığı : 7,7 kg
