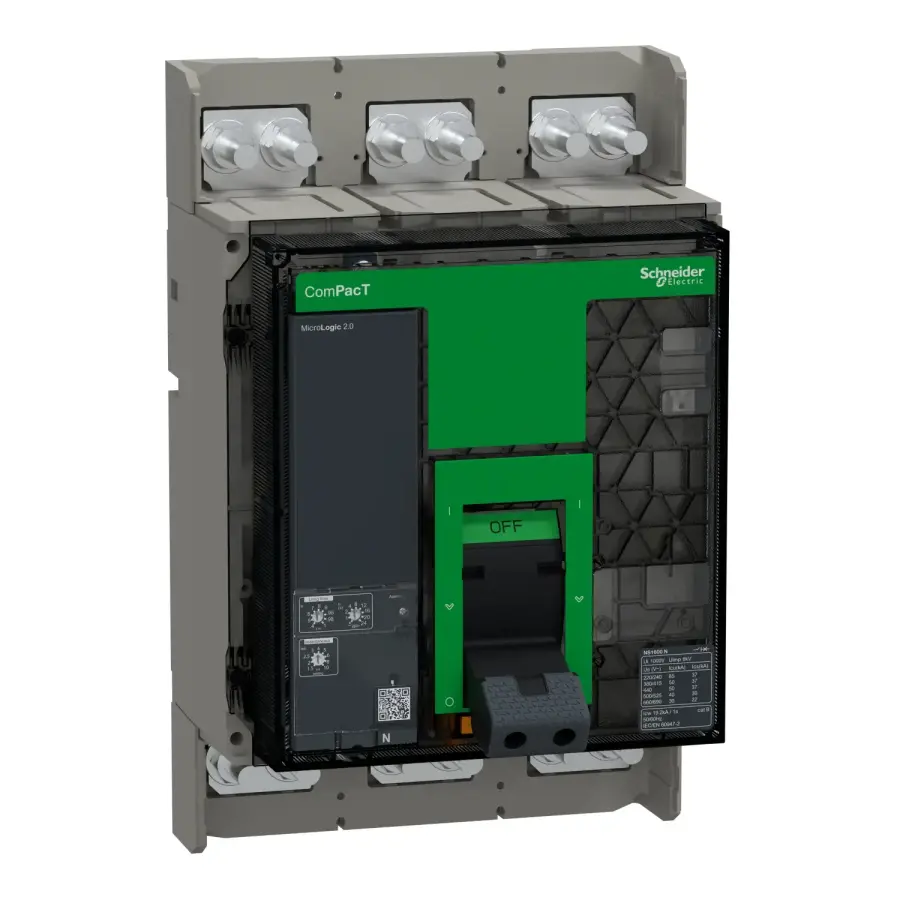

SCHNEIDER C080N320FM 800A 50kA 3P MİC 2.0 TER.MAN.KOR. ŞALTER

Ürün adı : ComPacT NS yeni nesil

Ürün yelpazesi : ComPacT NS630b ... 1600 yeni nesil

Ürün veya bileşen türü : Devre kesici

Cihaz uygulaması : Dağıtım

Kutup sayısı : 3P

Korumalı kutup açıklaması : 3D

65 °C'ye kadar nominal akım : 50 °C'de 800 A

[Ue] nominal çalışma gerilimi : 690 V AC 50/60 Hz

Ağ türü : AC

Ağ frekansı : 50/60 Hz

İzolasyon için uygunluk : Evet, EN / IEC 60947-2'ye uygun

Kullanım kategorisi : Kategori B

[Icu] nominal kısa devre kesme kapasitesi :

IEC 60947-2'ye uygun 220/240 V AC 50/60 Hz'de 85 kA Icu
IEC 60947-2'ye uygun 380/415 V AC 50/60 Hz'de 50 kA Icu
IEC 60947-2'ye uygun 440 V AC 50/60 Hz'de 50 kA Icu
IEC 60947-2'ye uygun 500/525 V AC 50/60 Hz'de 40 kA Icu
IEC 60947-2'ye uygun 660/690 V AC 50/60 Hz'de 30 kA Icu

Performans seviyesi : N 50 kA 415 V AC

Seyahat birimi adı : MicroLogic 2.0

Yolculuk ünitesi teknolojisi : Elektronik

Açma ünitesi koruma fonksiyonları : LI

Kontrol tipi : Manuel olarak çalıştırılır

Montaj modu : Sabit

[Ui] nominal yalıtım gerilimi : IEC 60947-2'ye uygun 800 V AC 50/60 Hz

[Uimp] nominal dürtü dayanma gerilimi : IEC 60947-2'ye uygun 8 kV

[Ics] nominal servis kısa devre kesme kapasitesi :

IEC 60947-2 uyarınca 220/240 V AC 50/60 Hz'de 50 kA
IEC 60947-2 uyarınca 380/415 V AC 50/60 Hz'de 50 kA
IEC 60947-2 uyarınca 440 V AC 50/60 Hz'de 50 kA
IEC 60947-2 uyarınca 500/525 V AC 50/60 Hz'de 40 kA
IEC 60947-2 uyarınca 660/690 V AC 50/60 Hz'de 30 kA

[Icw] kısa süreli dayanma akımı olarak derecelendirildi : IEC 60947-2'ye uygun 19.2 kA 1 s

Mekanik dayanıklılık : 10000 döngü

Elektriksel dayanıklılık :

690 V In'de 2000 döngü
690 V In / 2'de 4000 döngü
440 V In'de 5000 döngü
440 V In / 2'de 6000 döngü

Güç kayıpları : 15 W

Montaj desteği : Arka plaka

Üst bağlantı : Ön

Aşağı bağlantı : Ön

Bağlantı aralığı : 70 mm

Koruma türü :

L: aşırı yük koruması için (uzun süre)
I: anlık kısa devre koruması için

Seyahat birimi derecesi : 50 °C'de 800 A

Uzun süreli pick-up ayar tipi Ir (termal koruma : Ayarlanabilir 9 ayarları

[Ir] uzun süreli koruma alma ayar aralığı : 0.4 ... 1 x Giriş

Uzun süreli koruma gecikme ayar tipi tr : Ayarlanabilir 9 ayarları

[tr] uzun süreli koruma gecikme ayar aralığı :

1.5 x Ir'da 12.5 ... 600 s
6 x Ir'da 0.5 ... 24 s
7.2 x Ir'da 0.7 ... 16.6 s

Termal bellek : 20 dk

Anlık koruma alma ayar tipi Ii : Ayarlanabilir

[Ii] anlık koruma alma ayar aralığı : 1,5 ... 10 x Ir

Toprak sızıntısı koruması : Olmadan

Bölge seçici kilitleme ZSI : Olmadan

Yardımcı temas bileşimi : 1 NO / NC

Yerel sinyalizasyon :

Arıza göstergesi için 4 LED (kırmızı)
Aşırı yük için 1 LED (sarı)

Genişlik : 210 mm

Yükseklik : 327 mm

Derinlik : 147 mm

Ürün ağırlığı : 14 kg
