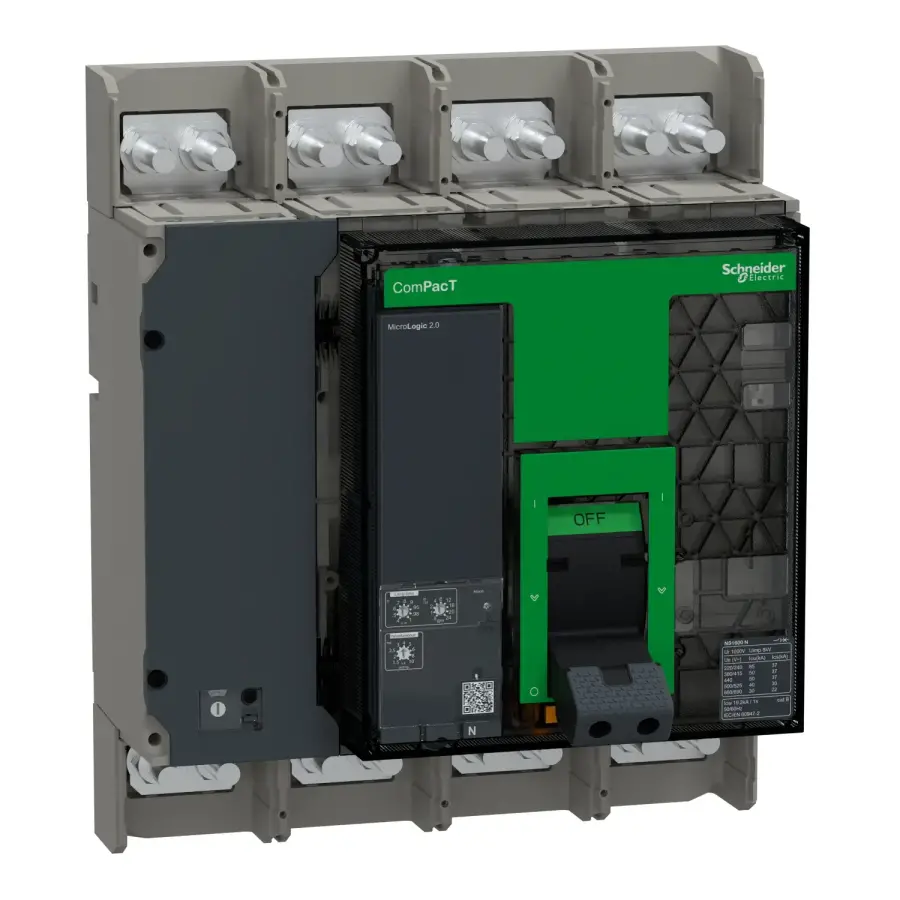

SCHNEIDER C080N420FM 800A 50kA 4P MİC 2.0E TER.MAN.KOR. ŞALTER
$ 998,39
$ 998,39
(Vergi hariç)
TÜKENDİ
SCHNEIDER C080N420FM 800A 50kA 4P MİC 2.0E TER.MAN.KOR. ŞALTER
Schneider C080N420FM, 800A anma akımı, 50kA kısa devre kesme kapasitesi ve 4 kutuplu yapısıyla orta ve büyük ölçekli enerji sistemleri için geliştirilmiş yüksek performanslı bir kompakt tip MCCB (Molded Case Circuit Breaker) şalterdir. Entegre Micrologic 2.0E koruma ünitesi sayesinde hem termik hem manyetik koruma sağlamasının yanı sıra enerji izleme özellikleriyle de sistem takibini kolaylaştırır. Endüstriyel tesisler, ticari yapılar ve enerji dağıtım panoları için ideal çözümdür.
Ürün Avantajları
50kA yüksek kısa devre kesme kapasitesiyle maksimum güvenlik
Micrologic 2.0E sayesinde enerji izleme ve detaylı arıza takibi
800A yüksek akım kapasitesi ile güçlü sistemlere tam uyum
4 kutuplu yapı ile nötr hattın da güvenli koruması
Kompakt tasarımı sayesinde pano içinde yer tasarrufu
Schneider Electric kalitesiyle uzun ömürlü ve güvenilir çözüm
Ürün Açıklaması
Kutup Sayısı
4P
(In) Nominal akım
800 A
Kesme kapasitesi
50 kA
ürün adı : ComPacT NS yeni nesil
Ürün yelpazesi : ComPacT NS630b...1600 yeni nesil
Ürün veya bileşen türü : Devre kesici
Cihaz uygulaması : Dağıtım
Kutup sayısı : 4P
Korumalı direkler açıklaması : 4D
Nötr pozisyon : Sol
(In) 65 °C'ye kadar nominal akım : 50 °C'de 800 A
[Ue] nominal çalışma voltajı : 690 V AC 50/60 Hz
Ağ türü : AC
Ağ frekansı : 50/60 Hz
İzolasyona uygunluk : Evet EN/IEC 60947-2'ye uygundur
Kullanım kategorisi : Kategori B
[Icu] nihai kısa devre kesme kapasitesini derecelendirdi :
IEC 60947-2'ye uygun 220/240 V AC 50/60 Hz'de 85 kA Icu
IEC 60947-2'ye uygun 380/415 V AC 50/60 Hz'de 50 kA Icu
IEC 60947-2'ye uygun 440 V AC 50/60 Hz'de 50 kA Icu
IEC 60947-2'ye uygun 500/525 V AC 50/60 Hz'de 40 kA Icu
IEC 60947-2'ye uygun 660/690 V AC 50/60 Hz'de 30 kA Icu
Performans seviyesi : N 50 kA 415 V AC
Gezi birimi adı : Mikro Mantık 2.0
Gezi ünitesi teknolojisi : Elektronik
Trip ünitesi koruma fonksiyonları : LI
Kontrol türü : Elle çalıştırılan
Montaj modu : Sabitlenmiş
[Ui] nominal yalıtım voltajı : IEC 60947-2'ye uygun 800 V AC 50/60 Hz
[Uimp] nominal darbe dayanım voltajı : IEC 60947-2'ye uygun 8 kV
[Ics] nominal hizmet kısa devre kesme kapasitesi :
IEC 60947-2 uyarınca 220/240 V AC 50/60 Hz'de 50 kA
IEC 60947-2 uyarınca 380/415 V AC 50/60 Hz'de 50 kA
IEC 60947-2 uyarınca 440 V AC 50/60 Hz'de 50 kA
IEC 60947-2 uyarınca 500/525 V AC 50/60 Hz'de 40 kA
IEC 60947-2 uyarınca 660/690 V AC 50/60 Hz'de 30 kA
[Icw] kısa süreli dayanma akımı olarak derecelendirildi : IEC 60947-2'ye uygun 19.2 kA 1 s
Mekanik dayanıklılık : 10000 döngü
Elektriksel dayanıklılık :
690 V In'de 2000 döngü
690 V In / 2'de 4000 döngü
440 V In'de 5000 döngü
440 V In / 2'de 6000 döngü
Güç kayıpları : 15 W
Montaj desteği : Arka plaka
Üst bağlantı : Ön
Aşağı bağlantı : Ön
Bağlantı aralığı : 70 mm
Koruma türü :
L: aşırı yük koruması için (uzun süre)
I: anlık kısa devre koruması için
Seyahat birimi derecesi : 50 °C'de 800 A
Uzun süreli toplama ayar tipi Ir (termal koruma) : Ayarlanabilir 9 ayar
[Ir] uzun süreli koruma alma ayar aralığı : 0,4...1 x In
Uzun süreli koruma gecikme ayarı tipi tr : Ayarlanabilir 9 ayar
[tr] uzun süreli koruma gecikmesi ayar aralığı :
1,5 x Ir'de 12,5...600 s
6 x Ir'de 0,5...24 s
7,2 x Ir'de 0,7...16,6 s
Termal hafıza : 20 milyon
Anlık koruma alma ayarı tip Ii : Ayarlanabilir
[Ii] anlık koruma toplama ayar aralığı : 1,5...10 x Ir
Toprak sızıntısı koruması : Olmadan
Nötr koruma ayarları :
Koruma yok (3D)
0,5 x Ir (3D + N/2)
1 x Ir (4D)
Bölge seçici kilitleme ZSI : Olmadan
Yardımcı kontak bileşimi : 1NO/NC
Yerel sinyalizasyon :
Arıza göstergesi için 4 LED (kırmızı)
Aşırı yük için 1 LED (sarı)
Genişlik : 280 mm
Yükseklik : 327 mm
Derinlik : 147 mm
Ürün ağırlığı : 18 kg
