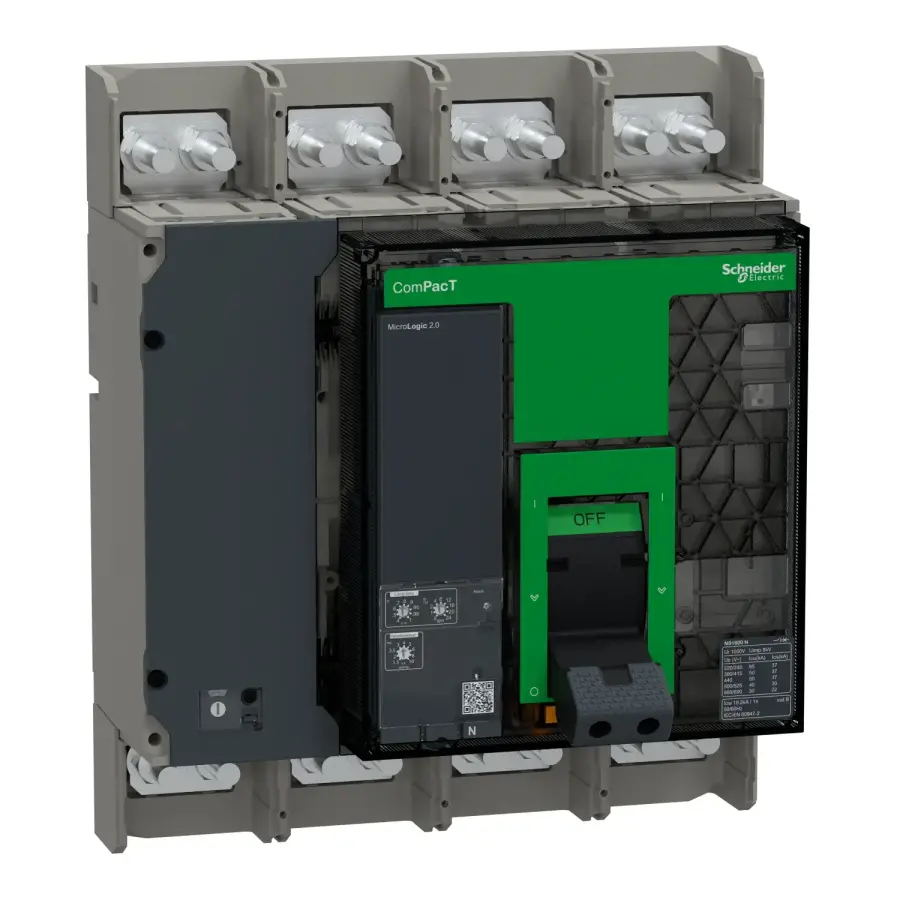

SCHNEIDER C160N420FM 1600A 50kA 4 KUTUP MİC 2.0 TER.MAN.KOR. ŞALTER

Seri : ComPacT

Ürün Adı : ComPacT NS new generation

Ürün serisi : ComPacT NS630b...1600 yeni nesil

Ürün Ya da Bileşen Tipi : Devre kesici

Cihaz Uygulaması : Dağıtım

Number of poles : 4P

Korumalı kutup açıklaması : 4d

Nötr konum : Sol

(In) rated current up to 65 °C : 1600 A -de 50 °C

[Ue] nominal çalışma voltajı : 690 V AC 50/60 Hz

Şebeke Tipi : AC

Şebeke Frekansı : 50/60 Hz

Yalıtıma uygunluk : Evet 'e uygunEN/IEC 60947-2

Kullanım kategorisi : Kategori B

[Icu] rated ultimate short-circuit breaking capacity :

85 kA Icu -de 220/240 V AC 50/60 Hz 'e uygunIEC 60947-2
50 kA Icu -de 380/415 V AC 50/60 Hz 'e uygunIEC 60947-2
50 kA Icu -de 440 V AC 50/60 Hz 'e uygunIEC 60947-2
40 kA Icu -de 500/525 V AC 50/60 Hz 'e uygunIEC 60947-2
30 kA Icu -de 660/690 V AC 50/60 Hz 'e uygunIEC 60947-2

Performance level : N 50 kA 415 V AC

Açma Birimi Adı : MicroLogic 2.0

Açma birimi teknolojisi : Elektronik

Açma Birimi Koruma Fonksiyonları : LI

Kontrol tipi : Manuel işletimli

Montaj Tipi : Sabit

[Ui] nominal yalıtım voltajı : 800 V AC 50/60 Hz 'e uygunIEC 60947-2

[Uimp] nominal darbe dayanım voltajı : 8 kV 'e uygunIEC 60947-2

[Ics] rated service short-circuit breaking capacity :

37 kA -de 220/240 V AC 50/60 Hz 'e uygunIEC 60947-2
37 kA -de 380/415 V AC 50/60 Hz 'e uygunIEC 60947-2
37 kA -de 440 V AC 50/60 Hz 'e uygunIEC 60947-2
30 kA -de 500/525 V AC 50/60 Hz 'e uygunIEC 60947-2
22 kA -de 660/690 V AC 50/60 Hz 'e uygunIEC 60947-2

[Icw] rated short-time withstand Current : 19,2 kA 1 sn 'e uygunIEC 60947-2

Mekanik dayanıklılık : 10000 cycles

Elektrik dayanıklılığı :

1000 cycles -de 690 V In
2000 cycles -de 690 V In/2
2000 cycles -de 440 V In
5000 cycles -de 440 V In/2

Güç kayıpları : 74 W

Montaj Desteği : Arka plaka

Üst bağlantı : Ön

Aşağı bağlantı : Ön

Bağlantı aralığı : 70 mm

Koruma tipi :

L : for aşırı yük koruma (uzun süreli)
I : for anlık kısa devre koruması

Açma birimi derecesi : 1600 A -de 50 °C

Long-time pick-up adjustment type Ir (thermal protection) : Ayarlanabilir 9 ayar

[Ir] long-time protection pick-up adjustment range : 0,4...1 x In

Long-time protection delay adjustment type tr : Ayarlanabilir 9 ayar

[tr] long-time protection delay adjustment range :

12,5…600 s -de 1,5 x Ir
0,5…24 s -de 6 x Ir
0,7…16,6 s -de 7,2 x Ir

Termik bellek : 20 mn

Instantaneous protection pick-up adjustment type Ii : Ayarlanabilir

[Ii] instantaneous protection pick-up adjustment range : 1,5...10 x Ir

Toprak kaçağı koruması : Yok

Neutral protection settings :

Korumasız (3d)
0,5 x Ir (3d + N/2)
1 x Ir (4d)

Alan seçimli kilitleme ZSI : Olmadan

Yardımcı kontak düzenleme : 1 NO/NC

yerel sinyalleme :

4 LED (kırmızı) for hata göstergesi
1 LED (sarı) for aşırı yük

Genişlik : 280 mm

Yükseklik : 327 mm

Derinlik : 147 mm

Ürün ağırlığı : 18 kg

IP koruma derecesi : IP40 conforming to IEC 60529
