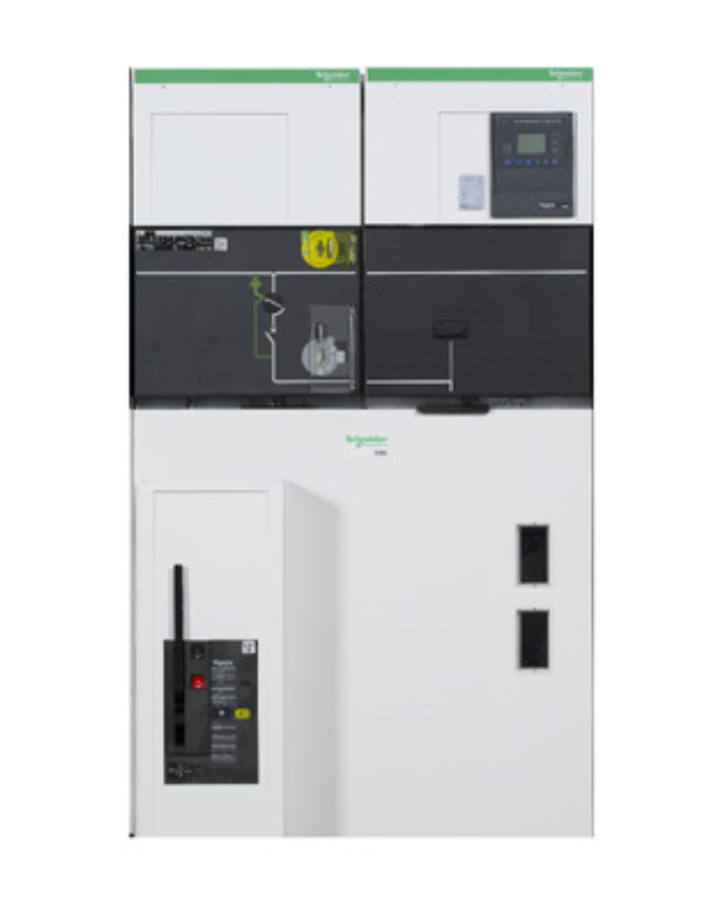

SCHNEIDER SM62DMTTD3X100A000 36kV 630A 16kA P1 TR A/K 24VDC M220VAC 100/5-5A

SCHNEIDER SM62DMTTD3X100A000 36kV 630A 16kA P1 TR A/K 24VDC M220VAC 100/5-5A

$ 9.354,05 $ 9.354,05
(Vergi hariç)
Stok: 1 Adet
Bize Ulaşın

SCHNEIDER SM62DMTTD3X100A000 36kV 630A 16kA P1 TR A/K 24VDC M220VAC 100/5-5A

SCHNEIDER SM62DMTTD3X100A000 orta gerilim dağıtım sistemleri için geliştirilmiş, yüksek performanslı bir modüler hücre çözümüdür. 36kV gerilim seviyesine kadar çalışabilen bu ürün, 630A sürekli akım ve 16kA kısa devre kesme kapasitesi ile yüksek güvenlik ve verimlilik sunar. P1 tipi TR A/K konfigürasyonu, özellikle trafo koruma ve anahtarlama uygulamaları için uygundur.

Kullanım Alanları

Orta gerilim enerji dağıtım merkezleri

Trafo merkezleri

Endüstriyel tesisler

Yenilenebilir enerji sistemleri (GES, RES)

Şehir şebekeleri

Avantajları

Uzun ömürlü ve güvenilir tasarım

Kolay bakım ve devreye alma

IEC standartlarına uygunluk

Yüksek sistem entegrasyon kabiliyeti

Neden SCHNEIDER SM62DMTTD3X100A000?

Schneider Electric’in güvenilirliğiyle sunulan bu modüler hücre, enerji güvenliği, sürdürülebilirlik ve performans açısından üstün bir çözümdür.

Ürün serisi : SM6

Teknoloji Tipi : Hava izoleli hücre SF1

Ürün Grubu : DM1A hat/toroid

Ürün Ya da Bileşen Tipi : Hücre

İç ark sınıflandırması : A-FL alt gaz çıkış

Exhaust gas : Gaz çıkış alt

İç ark koruması : 16 kA 1 s

Ağ frekansı : 50/60 Hz

Dielektrik test gerilimi : 36 kV

[Icw] nominal kısa süreli dayanma akımı : 170 kV tepe

[Uimp] nominal darbe dayanım voltajı : 70 kV rms 50 Hz for 1 dk

Anma sürekli akımı (Ir) : 630 A

[Icw] nominal kısa süreli dayanma akımı : 16 kA rms 1 sn

Standartlar :

IEC 62271-200
IEC 62271-100:2012

Primary current transformer : 100 A

Secondary current transformer :

5 A 2,5 VA at sınıf 1FS, 5
5 A 5 VA at sınıf 10P, 10

Bara nominal akımı : 630 A

Operatörün tipi :

CS
Yaylı kurma RI tip açma/kapama butonu kesici

rated supply voltage of auxiliary and control circuits (Ua) :

220 V AC motor
24 V DC açma bobini
24 V DC kapama bobini

Anahtar kilidinin tipi : Göbekli kilit

Koruma Türü : Kesici

CB adı : SF1 tip 1

CB kurulumu : Ayrılabilir

CB çalışma konumu : Soldan (B1)

Mass : 600 kg

Genişlik : 1000 mm

Derinlik : 1400 mm

Çalışma için ortam hava sıcaklığı : -5…40 °C

Depolama Ortam Koşulları : -40…70 °C

IP koruma derecesi : IP3x

Titreşim direnci :

0,5 gn yatay
0.4 gn dikey

Çalışma Yüksekliği : <= 1000 m
